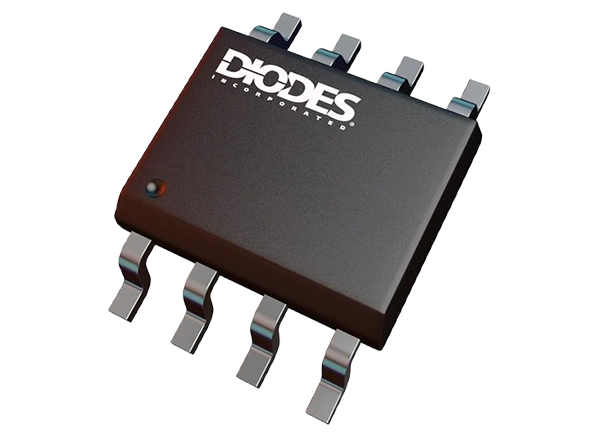

Diodes Incorporated Convertisseur Buck synchrone AP64202Q
Le convertisseur Buck synchrone AP64202Q de Diodes Incorporated est un convertisseur 2 A avec une large plage de tension d'entrée de 3,8 V à 40 V. L'appareil intègre entièrement un MOSFET de puissance côté haut de 150 mΩ et un MOSFET de puissance côté bas de 80 mΩ. L'appareil fournit une conversion CC-CC abaisseur à haut rendement. Le dispositif AP64202Q est facile à utiliser en minimisant le nombre de composants externes en raison de son adoption du contrôle du mode de courant de crête ainsi que de son réseau de compensation de boucle intégré.
Caractéristiques
- Certifié AEC-Q100 pour les applications automobiles
- Température de dispositif de classe 1 TA de -40 °C à +125 °C
- VIN 3,8 V à 40 V
- Tension de sortie (VOUT) de 0,8 V à VIN
- Puissance de sortie continue de 2 A
- Tension de référence : 0,8 V ±1 %
- Faible courant de repos de 25 µA (modulation de fréquence d'impulsion)
- Fréquence de commutation réglable de 100 kHz à 2,2 MHz
- Synchronisation d'horloge externe 100 kHz à 2,2 MHz
- Temps de démarrage progressif réglable
- Rendement jusqu'à 88 % à faible charge de 5 mA
- Conception exclusive de pilote de grille pour une meilleure réduction des EMI
- Spectre d'étalement de fréquence (FSS) pour réduire les interférences électromagnétiques
- Mode à faible décrochage (LDO)
- Seuil d'activation de précision pour régler le verrouillage de sous-tension UVLO
- Circuit de protection
- Verrouillage de sous-tension (UVLO)
- Protection contre les surtensions en sortie (OVP)
- Limite de courant de crête cycle par cycle
- Arrêt thermique
Applications
- Systèmes d'alimentation automobile
- Systèmes d'info-divertissement automobile
- Groupes d'instruments automobiles
- Télématique automobile
- Commande d'éclairage automobile
- Systèmes d'aide à la conduite automobile

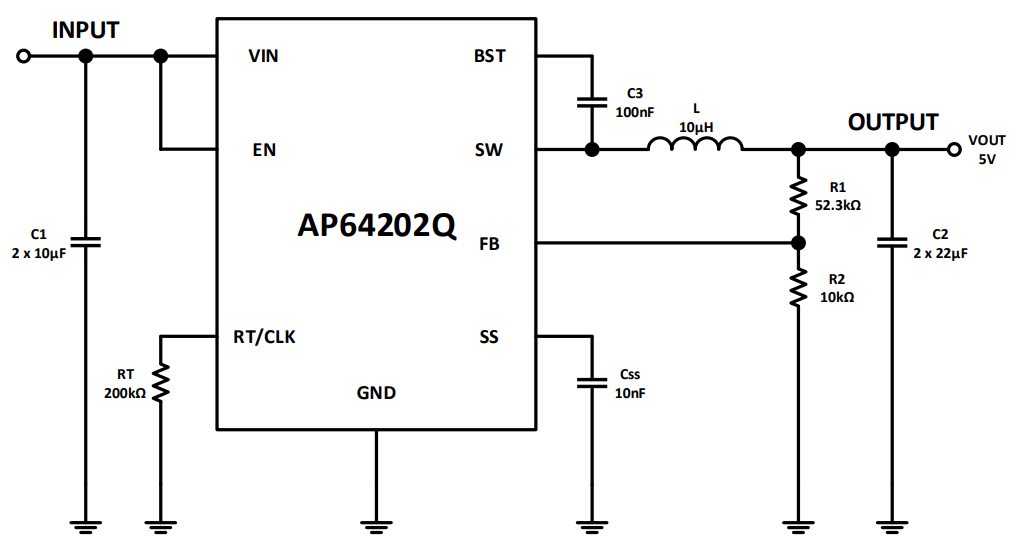

Circuit d'application standard
