Analog Devices Inc. Régulateur μModule® CC-CC LTM4705 - ADI | Mouser
Le régulateur μModule® CC-CC LTM4705 d'Analog Devices Inc. est un régulateur de mode de commutation abaisseur 5 A complet dans un minuscule boîtier de 6,25 mm x 7,5 mm. Le μModule LTM4705 intègre le contrôleur de commutation, les MOSFET de puissance, l'inductance et les composants de prise en charge. Fonctionnant sur une plage de tension d'entrée de 3,1 V à 20,0 V, le LTM4626 prend en charge une plage de tension de sortie de 0,6 V à 5,5 V, définie par une seule résistance externe. La conception à haut rendement du composant fournit un double courant de sortie continu de 5,0 A. Les deux canaux partagent la même horloge et fonctionnent hors phase à 180º hors phase.Seuls quelques condensateurs d'entrée et de sortie sont nécessaires.

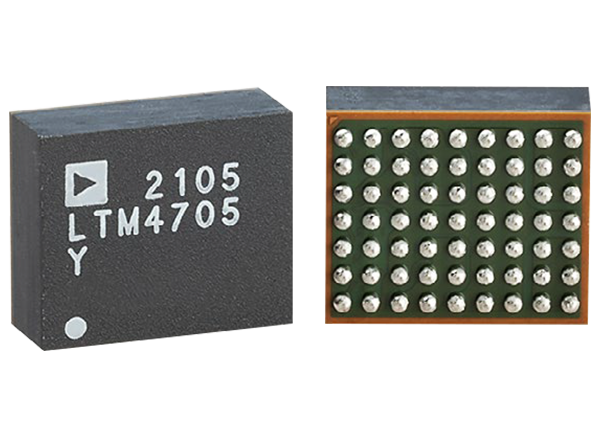

Le régulateur μModule® CC-CC LTM4705 d'Analog Devices Inc. est proposé en boîtier BGA (matrice à billes) compact de 6,25 mm x 7,5 mm, idéal pour les applications à espace restreint.
Caractéristiques
- Solution complète en <1 cm2 (PCB simple face) ou 0,5 cm2 (PCB double face)
- Large plage de tensions d'entrée 1 V à 20 V
- Plage de tension de sortie de 6 V à 5,5 V
- Courant de sortie double 5 A ou simple 10 A
- Erreur de régulation de tension de sortie totale maximale de ±1,5 % sur la charge, la ligne et la température
- Réponse transitoire rapide, contrôle du mode courant
- Synchronisation de fréquence externe
- Mise en parallèle multiphase avec partage de courant
- Suivi de tension de sortie et capacité de démarrage progressif
- Fonctionnement en mode rafale (Burst Mode®) sélectionnable
- Protection contre la surchauffe et les surtensions en entrée
- Indicateur de bonne alimentation
- Plage de température de jonction de fonctionnement de -40 ºC à +125 °C
- Boîtier BGA-63 de 25 mm x 7,5 mm x 3,22 mm
Applications
- Équipements de télécommunications, de mise en réseau et industriels
- Équipement de diagnostic médical
- Conversion de point de charge à usage général
- Systèmes de test et de débogage
Outils de développement
Analog Devices Inc. Carte de démonstration DC3051A LTM4705
Plateforme d'évaluation pour le régulateur μModule® CC-CC LTM4705.
Vidéos

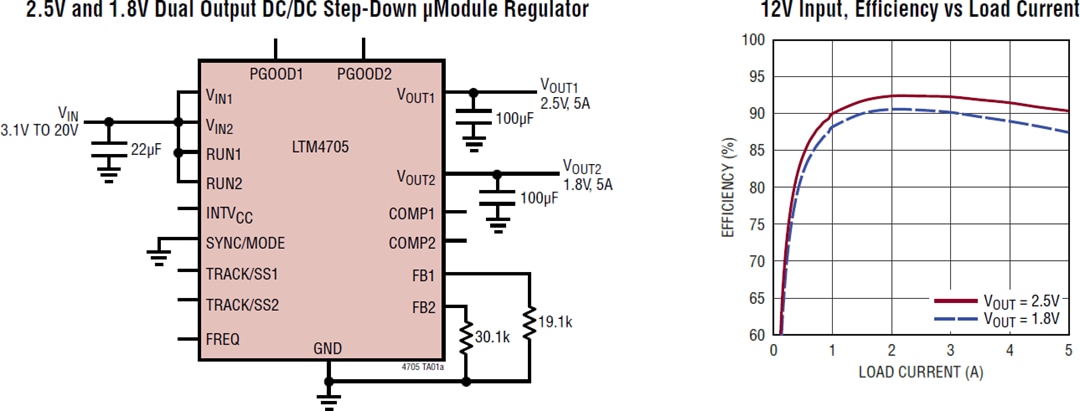

Circuit d'application standard

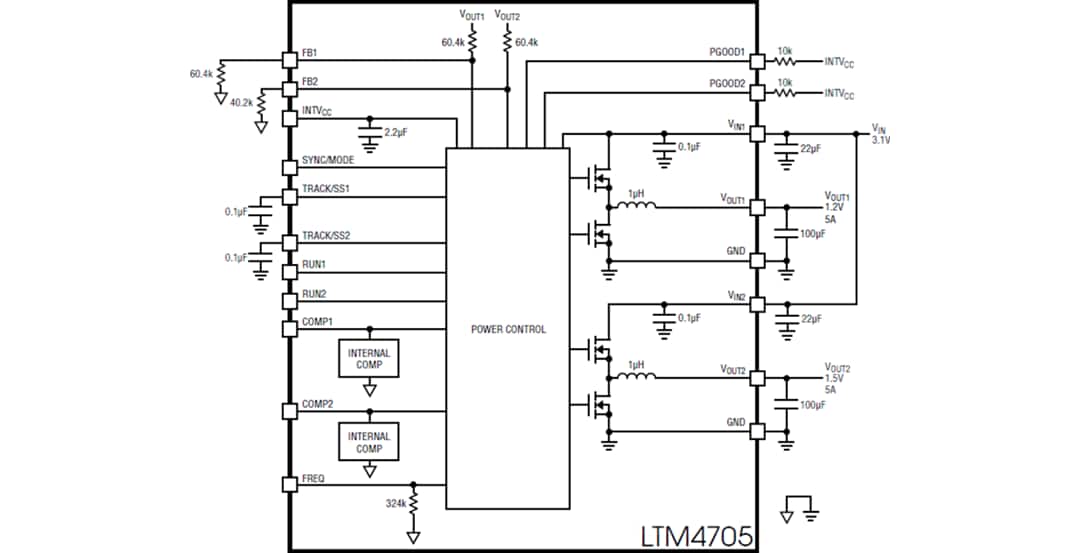

Schéma de principe

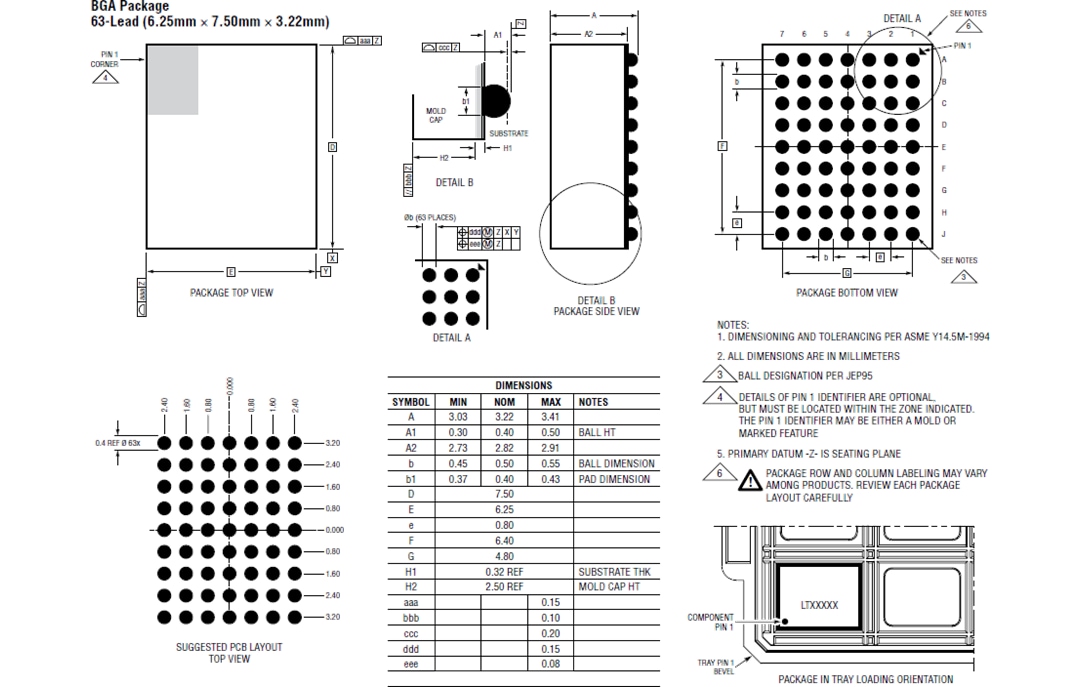

Profil du boîtier
Publié le: 2021-10-28
| Mis à jour le: 2022-08-02
