Analog Devices Inc. Système de démonstration DC2733A pour le LTC4249

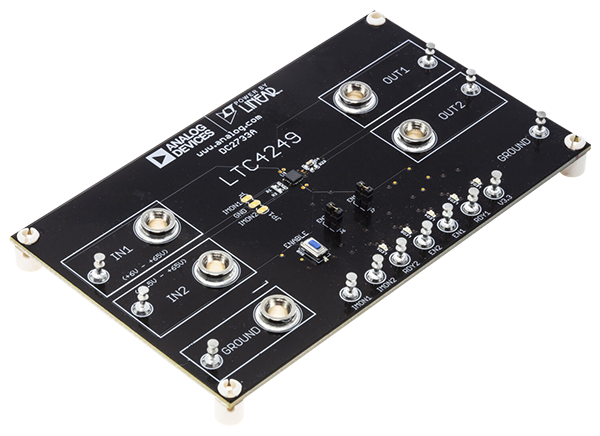

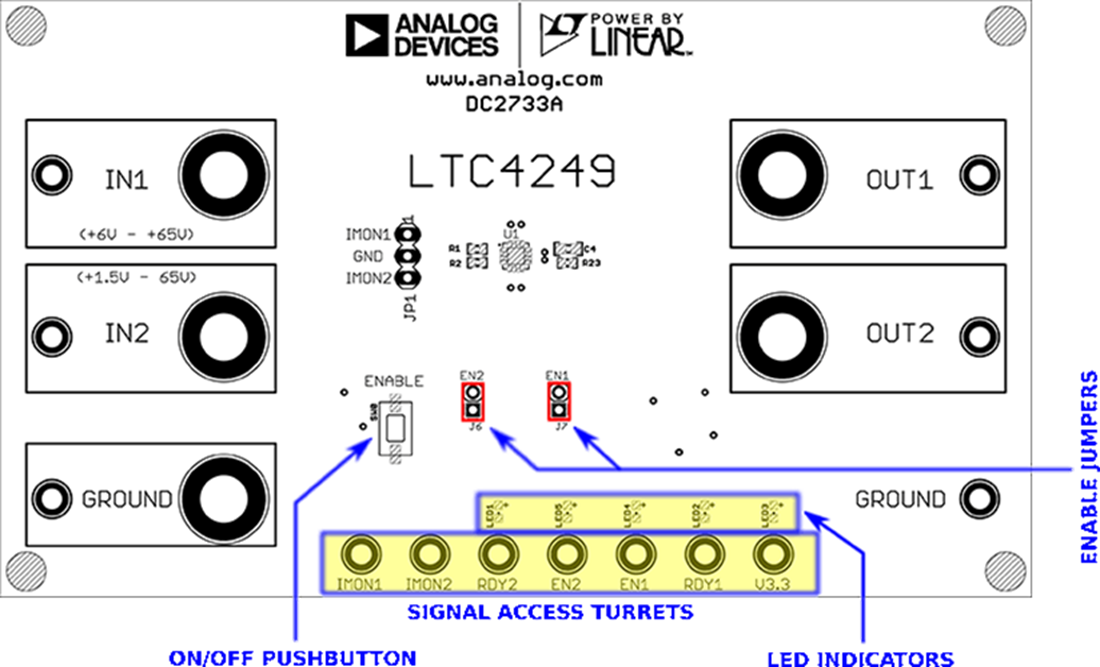

Le système de démonstration DC2733A d'Analog Devices Inc. est conçu pour le LTC4249. Le LTC4249 est un double disjoncteur électronique (BCE) 65 V fourni avec des moniteurs de courant. Le LTC4249 fournit deux disjoncteurs de circuit indépendants de 1,2 A, 75 mΩ qui peuvent fonctionner indépendamment ou fonctionner ensemble en parallèle. Chaque canal de disjoncteur a ses propres broches d'activation, de préparation et d'IMON. La carte de démonstration DC2733A d'Analog Devices Inc. donne accès aux deux canaux du LTC4249, notamment les sorties RDY et IMON indépendantes et les entrées EN. Les résistances aux broches IMON définissent les seuils de disjoncteur ainsi que les gains de courant-tension IMON. Le CI est alimenté par l'entrée IN1.
