Amphenol / SV Microwave Connecteurs PCB à montage en surface SMP/SMPM/SMPS

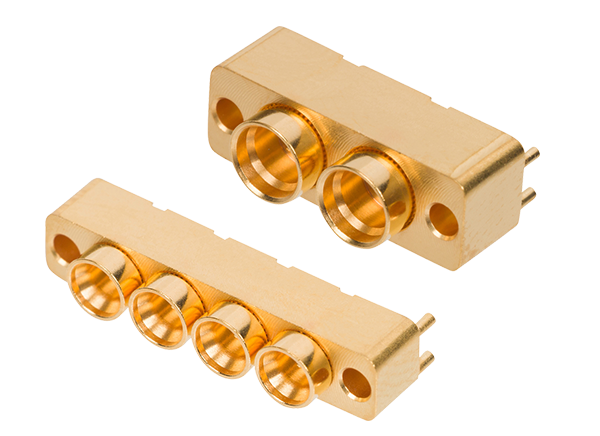

Les connecteurs PCB à montage en surface SMP/SMPM/SMPS d'Amphenol/SV Microwave sont des connecteurs à port unique, deux ports et quatre ports idéaux pour les applications de circuits imprimés à haute fréquence où la précision est essentielle. Les connecteurs SMP sont conformes aux normes DSCC 94007, 94008 et MIL-STD-348. Les connecteurs SMPM améliorent la densité d’application et la plage de fréquence de fonctionnement du connecteur SMP. Les connecteurs SMPS utilisent les mêmes caractéristiques exceptionnelles que les connecteurs SMP et SMPM dans un boîtier encore plus compact.
Caractéristiques
- Configurations un port, 2 ports et 4 ports
- Petit facteur de forme haute densité
Applications
- Militaire/aérospatiale
- Cartes de test et de mesure RF
- Tests de composants numériques haut débit
Caractéristiques techniques
- Impédance de 50 Ω
- Fréquence de 65 GHz
- Efficacité de blindage standard ≥ -80 dB
- Mauvais alignement
- axial 0,254 mm (0,010 po.)
- radial ± 0,254 mm (0,010 po.)
- Tension de tenue diélectrique
- 500 VRMS pour SMP
- 325 VRMS pour SMPM
- 250 VRMS pour SMPS
- Plage de température de - 65 °C à + 165 °C
