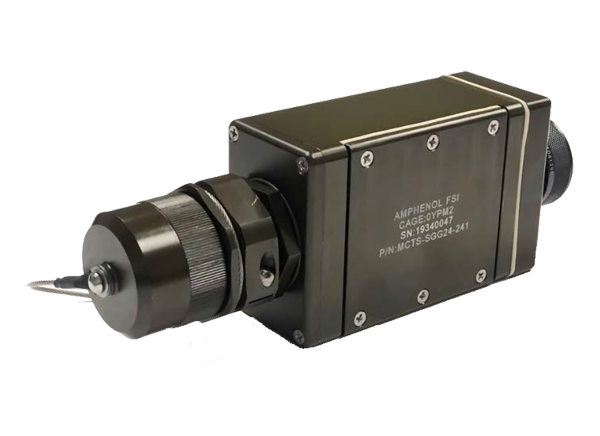

Amphenol Fiber Systems International Convertisseurs de support renforcés ARCH® TFOCA-II®
Les convertisseurs de support renforcés ARCH® TFOCA-II® d'Amphenol Fiber Systems International (AFSI) permettent d'assurer la conversion optique-électrique (O-É) et la conversion électrique-optique (É-O) dans les environnements très rigoureux. Ces convertisseurs de support prêt à l'emploi permettent de convertir très facilement les systèmes des utilisateurs afin de profiter des avantages de la fibre optique sans avoir besoin de concevoir ou de mettre au point des émetteurs-récepteurs pour fibre optique spécialement adaptés aux environnements rigoureux et leurs circuits électroniques annexes. Ces blocs autonomes intègrent des émetteurs-récepteurs optiques renforcés dans un boîtier compact équipé d'interfaces électriques Ethernet 10/100/1000 et d'un connecteur TFOCA-II® hermaphrodite robuste à quatre canaux d'AFSI. Les convertisseurs de support renforcés ARCH® permettent de convertir avec un faible encombrement un câble Ethernet 10/100/1000 (adaptation automatique) de façon à assurer le transport des données à un débit pouvant aller jusqu'à 1,0 Gbit/s sur une distance pouvant dépasser 16 km à l'aide d'une fibre monomodale.
Caractéristiques
- Ce convertisseur permet de convertir très facilement un système électrique en système à fibres optiques (distances plus grandes, immunité contre les interférences EMI/RFI, poids moindre) sans avoir besoin de concevoir un nouveau système ou de réviser les principaux aspects de sa conception
- Sa taille compacte réduit considérablement l'espace requis pour la conversion O-É/É-O par rapport aux conceptions discrètes classiques.
- Il prend en charge une ou deux conversions O-É/É-O Ethernet 10/100/1000 auto-adaptables
- Ces émetteurs-récepteurs pour environnement rigoureux prennent en charge une plage de température étendue et satisfont aux exigences militaires en matière de vibrations/chocs
- Fonctionnement monomodal ou multimodal
- Connecteur hermaphrodite à 4 canaux TFOCA-II®
- Conforme à la norme IEEE-802.3
Applications
- Abris et plateformes de commandement militaire
- Systèmes de communication
- Communications satellitaires
- Infrastructures à fibres optiques
- Réseaux locaux renforcés (pour environnements rigoureux)
- Véhicules
- Radar
Caractéristiques techniques
- Optique
- Connecteur TFOCA-II® à 2 canaux (1 paire discrète d'émission-réception optique) ou 4 canaux (2 paires discrètes d'émission-réception optique)
- Adapté aux fibres pour longueurs d'onde 850-1 310 nm, 1 300-1 310 nm, 1 310 nm ou 1 550 nm
- Types de fibres
- Monomodale 9/12 mm
- Multimodale 50/125 mm ou 62,5/125 mm
- Distance maximale au débit de transmission optique de 1,0 Gbit/s
- 10 kilomètres sur fibre monomodale
- 500 mètres sur fibre multimodale
- Budget optique standard
- Fibre monomodale : émission 0 dB, réception -30 dB
- Fibre multimodale : émission -7,0 dB, réception -17 dB
- Puissance de sortie optique
- -20 dBm à -14 dBm en mode 10/100
- -9,5 dBm à -3 dBm en mode 100/1000
- Sensibilité d'entrée du récepteur
- -32 dBm à -8 dBm en mode 10/100
- -19 dBm à -3 dBm en mode 100/1000
- Caractéristiques électriques
- Deux connecteurs RJ-45, rangée de connecteurs RJ, connecteurs D3899 ou option définie par le client
- Deux ports Ethernet 10/100 Mbit/s ou 100/1000 Mbit/s
- Conformité IEEE 802.3
- Adaptateur universel pour prise de courant 115/230 VCA (+5 VCC à 1,5 A) ou option définie par le client
- Plages de température
- -40 °C à +71 °C en fonctionnement
- -56 °C à +85 °C en stockage
- Vibrations de transport : conformité MIL 810
