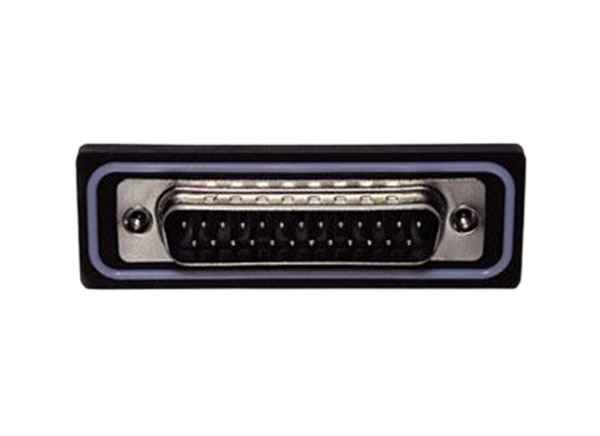

Amphenol Commercial Connecteurs D-Subminiature étanches IP67
Les connecteurs subminiature-D étanches IP67 d'Amphenol Commercial sont des connecteurs standard ou haute densité pour applications étanches. Ces connecteurs comprennent des contacts usinés qui offrent robustesse et fiabilité. La série comprend des connecteurs à montage sur panneau avec des bornes de brasage et des raccordements de circuit imprimé à angle droit ou droit. Chaque variante de terminaison de dispose à la fois de connecteurs à prise et à fiche. La série 17ED principale offre une interface standard tandis que la série 17EHD dispose d'une interface sub-D à haute densité. Ces connecteurs Sub-D étanches d'Amphenol Commercial disposent d'un courant nominal maximum de 5 A et sont étanches à l'eau jusqu'à l'indice IP67 au minimum. Les applications comprennent la médecine, l'armée, l'info-divertissement automobile et l'industrie et l'instrumentation.Caractéristiques
- Interface de couplage conforme à la norme MIL C24308
- Taille de boîtier : E, A ou B
- Disponibles en options standard et haute densité
- Fournit une protection dans les environnements difficiles contre les objets externes d'eau (IP67) et de poussière
- Inserts en thermoplastique ignifuge
- Conforme aux normes IP67 et RoHS
- 17ED - 9 broches, 15 broches et 25 broches
- 17EHD - 15 broches, 26 broches et 44 broches
- Capots étanches D-Sub ED disponibles pour 9 broches, 15 broches et 25 broches
Applications
- Systèmes d'info-divertissement automobiles
- Médical
- Militaire
- Industrie et instrumentation
Caractéristiques techniques
- Courant nominal maximal : 5 A
- Tension nominale : 300 VRMS à 50 Hz
- Résistance d'isolation >5 000 MΩ
- Résistance maximale du contact : 20 mΩ
- Plage de température de fonctionnement de -40 °C à +85 °C
- Brouillard salin : 48 heures
- Indice d'étanchéité minimal IP67
